Data center Tier 4 adalah level tertinggi dalam klasifikasi Uptime Institute. Fasilitas di level ini dirancang untuk tetap beroperasi meskipun terjadi kegagalan pada satu komponen atau satu jalur distribusi, bahkan saat sedang ada pemeliharaan. Di balik target ketersediaan 99,995% tersebut, genset menjadi salah satu elemen paling kritis karena ia adalah sumber daya utama ketika pasokan listrik PLN terganggu.
Artikel ini membahas secara mendalam apa yang membedakan genset data center Tier 4 dari level di bawahnya, bagaimana konfigurasi redundansinya disusun, spesifikasi teknis yang perlu dipenuhi, serta praktik pemeliharaan yang menjaga sistem tetap andal selama bertahun-tahun.
Apa Itu Genset Data Center Tier 4?
Genset data center Tier 4 adalah sistem pembangkit listrik cadangan yang dirancang mengikuti prinsip fault tolerant, artinya sistem harus mampu menahan kegagalan tunggal tanpa mengganggu beban IT sedikit pun. Genset di sini tidak sekadar mesin diesel yang menyala ketika listrik padam. Ia merupakan bagian dari arsitektur daya terintegrasi yang mencakup panel sinkronisasi, sistem transfer, penyimpanan bahan bakar, pendinginan, dan sistem kontrol.
Perbedaan mendasarnya terletak pada cara pandang desain. Pada fasilitas dengan klasifikasi lebih rendah, genset sering diperlakukan sebagai cadangan yang baru dipakai saat darurat. Pada Tier 4, genset dan jalur distribusinya dirancang agar setiap komponen dapat diambil dari layanan, entah karena rusak atau karena dirawat, sementara beban kritis tetap mendapat daya penuh tanpa jeda.
Standar Uptime Tier 4 dan Dampaknya pada Sistem Genset
Uptime Institute membagi data center menjadi empat tier. Tier 4 menargetkan ketersediaan 99,995%, yang setara dengan downtime tidak lebih dari sekitar 26 menit dalam setahun. Angka ini terdengar kecil, tetapi konsekuensi teknisnya besar: tidak boleh ada single point of failure pada jalur daya, mulai dari trafo, genset, UPS, sampai panel distribusi ke rak server.
Ada beberapa persyaratan inti yang langsung memengaruhi desain genset:
- Seluruh komponen kritis harus memiliki redundansi sehingga kegagalan satu unit tidak mengurangi kapasitas yang tersedia untuk beban.
- Terdapat lebih dari satu jalur distribusi aktif yang terpisah secara fisik (compartmentalized), sehingga kebakaran atau kerusakan di satu ruang tidak merambat ke jalur lainnya.
- Setiap komponen dan jalur harus dapat dipelihara tanpa mematikan beban kritis (concurrently maintainable).
- Sistem harus mampu mendeteksi dan mengisolasi gangguan secara otomatis tanpa campur tangan manual.
Dengan syarat-syarat tersebut, perencanaan genset tidak bisa dimulai dari pertanyaan “berapa kVA yang dibutuhkan?” saja. Pertanyaan yang lebih tepat adalah “berapa unit, dengan topologi apa, agar kegagalan apa pun tetap termaafkan?”
Perbedaan Genset Tier 3 dan Tier 4
Tier 3 mensyaratkan concurrent maintainability, yaitu setiap komponen dapat dirawat tanpa menghentikan operasi. Namun Tier 3 umumnya hanya membutuhkan satu jalur distribusi aktif dan satu jalur alternatif, dengan toleransi kegagalan yang lebih terbatas. Jika Anda ingin membandingkan kebutuhan kedua level ini, pelajari terlebih dahulu bagaimana genset data center Tier 3 disusun, lalu lihat apa saja yang ditambahkan pada Tier 4.
Secara praktis, selisihnya ada pada toleransi kegagalan. Tier 3 tetap dapat terkena dampak bila terjadi kegagalan tak terduga pada jalur yang sedang aktif, sedangkan Tier 4 dirancang agar kegagalan semacam itu tidak terasa pada beban IT. Konsekuensinya, jumlah genset, kompleksitas panel, dan investasi awal pada Tier 4 jauh lebih besar.
Konfigurasi Redundansi Genset untuk Tier 4
Redundansi adalah jantung desain Tier 4. Ada beberapa notasi yang sering dipakai, dan memahami perbedaannya membantu Anda membaca proposal teknis dari vendor dengan lebih kritis.
Mengapa Konfigurasi N Saja Tidak Memadai
Konfigurasi N berarti jumlah genset persis sebanyak yang dibutuhkan untuk menopang beban penuh. Bila satu unit gagal, kapasitas langsung kurang. Konfigurasi N+1 pada genset data center menambahkan satu unit cadangan sehingga satu kegagalan masih bisa ditoleransi. Skema ini cukup untuk banyak fasilitas Tier 3, tetapi belum memenuhi syarat Tier 4 karena kegagalan pada jalur distribusi bersama atau saat satu unit sedang dirawat tetap membuat sistem rentan.
Pada Tier 4, pertanyaan yang diajukan lebih keras: apa yang terjadi bila satu genset sedang menjalani servis dan pada saat yang sama genset lain mengalami gangguan? Jawaban atas pertanyaan inilah yang mendorong desain ke arah redundansi ganda.
2N dan 2N+1 sebagai Acuan Utama

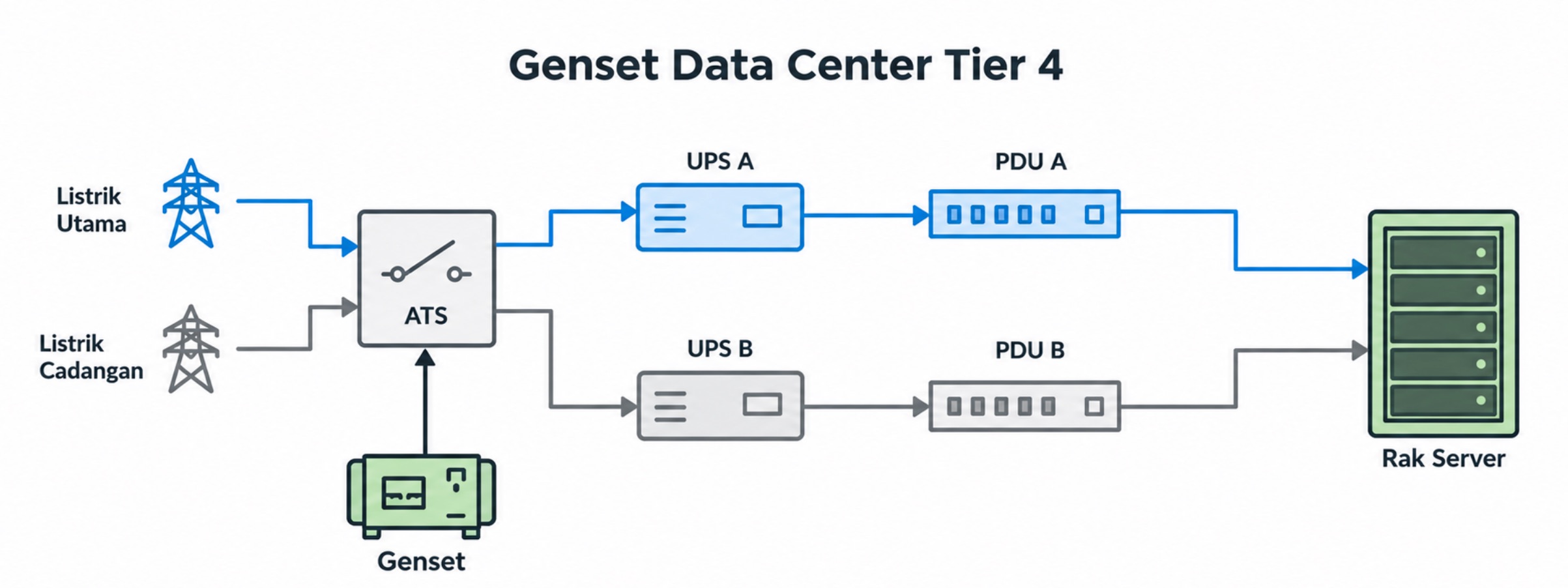

Pendekatan yang paling umum untuk Tier 4 adalah duplikasi penuh sistem. Dalam konfigurasi 2N genset data center, terdapat dua sistem daya independen yang masing-masing mampu menanggung 100% beban. Bila seluruh sistem A gagal, sistem B langsung mengambil alih tanpa penurunan kapasitas.
Banyak operator kemudian melangkah lebih jauh ke 2N+1, yaitu dua sistem independen dan masing-masing masih memiliki satu unit cadangan tambahan. Dengan begitu, satu sistem boleh sedang dirawat dan sistem yang tersisa tetap memiliki redundansi internal. Inilah mengapa 2N+1 sering dianggap sebagai bentuk paling aman untuk fasilitas yang tidak boleh mati dalam kondisi apa pun, seperti pusat data perbankan, pemerintahan, atau layanan cloud skala besar.
Spesifikasi Teknis Genset Data Center Tier 4
Setelah topologi ditetapkan, langkah berikutnya adalah menentukan spesifikasi unit. Berikut parameter yang paling menentukan:
- Kapasitas dan rating daya. Genset data center umumnya menggunakan rating Data Center Continuous (DCC) atau Prime Power. Rating ini menandakan mesin sanggup bekerja pada beban tinggi dalam waktu tidak terbatas, bukan hanya sebagai standby jangka pendek. Hitung beban IT, pendinginan, penerangan, dan sistem penunjang, lalu tambahkan margin pertumbuhan.
- Waktu start dan penerimaan beban. Genset harus mencapai tegangan dan frekuensi stabil dalam hitungan belasan detik. Selama jeda ini, UPS dan baterai menjaga beban tetap hidup. Kemampuan menerima beban secara bertahap (step load) harus sesuai dengan karakteristik UPS agar tidak terjadi hunting frekuensi.
- Kualitas daya. Genset harus menghasilkan tegangan dan frekuensi yang stabil di bawah beban non-linear dari UPS. Distorsi harmonik perlu dikendalikan lewat desain alternator dan pemilihan UPS yang tepat.
- Sistem pendinginan mesin. Pada iklim tropis seperti Indonesia, radiator harus dirancang untuk suhu lingkungan tinggi dan kondisi ruangan berventilasi terbatas. Kegagalan pendinginan adalah penyebab umum genset shutdown saat beban tinggi.
- Emisi dan kebisingan. Lokasi data center yang dekat permukiman atau kawasan industri sering mensyaratkan peredam suara dan kepatuhan emisi, sehingga enclosure akustik dan sistem pembuangan perlu diperhitungkan sejak awal.
- Sistem kontrol dan monitoring. Controller modern memungkinkan pemantauan jarak jauh, pencatatan data, dan integrasi dengan BMS maupun DCIM sehingga tim operasional dapat melihat kondisi mesin secara real time.
Sistem Pendukung: Paralleling, ATS, dan Bahan Bakar
Genset yang bagus tidak akan berguna bila sistem penunjangnya lemah. Pada Tier 4, tiga elemen berikut sama pentingnya dengan mesinnya sendiri.
Panel Paralleling dan Sinkronisasi
Pada fasilitas besar, beberapa genset dioperasikan secara paralel pada satu bus. Panel paralleling mengatur sinkronisasi, pembagian beban, serta pemutusan otomatis unit yang bermasalah. Pada desain 2N, tiap sistem memiliki panel paralleling sendiri yang terpisah secara fisik agar kegagalan di satu ruang tidak memengaruhi ruang lainnya. Logika kontrol juga perlu dibuat terdistribusi, bukan bergantung pada satu PLC pusat yang berpotensi menjadi titik lemah.
Automatic Transfer Switch
ATS memindahkan sumber daya dari PLN ke genset saat terdeteksi gangguan. Pada Tier 4, kegagalan ATS sendiri harus diantisipasi, misalnya dengan jalur transfer terpisah per sistem dan mekanisme bypass untuk pemeliharaan. Waktu transfer, mode transisi, dan koordinasi proteksi perlu diuji menyeluruh sebelum fasilitas dinyatakan siap beroperasi.
Penyimpanan dan Manajemen Bahan Bakar
Ketahanan bahan bakar menentukan berapa lama fasilitas dapat bertahan saat pasokan PLN terputus berkepanjangan, misalnya akibat bencana. Standar Uptime mensyaratkan cadangan bahan bakar on-site minimal 12 jam pada beban penuh untuk Tier 3 dan Tier 4, namun banyak operator menargetkan 48 hingga 96 jam atau lebih sebagai praktik terbaik. Yang tidak kalah penting adalah kualitas solar. Bahan bakar yang lama tersimpan dapat terkontaminasi air dan mikroba sehingga perlu uji laboratorium berkala, filtrasi (fuel polishing), serta tangki harian dengan jalur suplai yang redundan. Perjanjian pengisian ulang dengan pemasok juga harus disiapkan agar pengiriman tetap berjalan saat kondisi darurat.
Pemeliharaan dan Pengujian Genset Tier 4
Desain Tier 4 yang sempurna tetap bisa gagal bila perawatannya longgar. Ada tiga kebiasaan operasional yang membedakan fasilitas yang benar-benar andal dari yang hanya memenuhi dokumen:
- Uji berkala dengan beban. Menyalakan genset tanpa beban tidak cukup. Uji bulanan dengan load bank atau beban nyata menjaga mesin tetap bersih dari wet stacking dan membuktikan kemampuannya mengangkat beban penuh.
- Simulasi kegagalan terencana. Fasilitas Tier 4 sebaiknya rutin melakukan integrated systems test, termasuk mensimulasikan hilangnya PLN, kegagalan satu genset, dan kegagalan ATS, untuk memastikan seluruh logika kontrol bekerja sesuai desain.
- Perawatan prediktif. Analisis oli, pemantauan getaran, pengecekan baterai starter, dan penggantian filter berdasarkan data, bukan sekadar jadwal kalender, mengurangi risiko kegagalan mendadak.
Tidak kalah penting adalah dokumentasi. Setiap hasil uji, perbaikan, dan perubahan konfigurasi harus tercatat rapi, sebab auditor Uptime maupun tim internal akan membutuhkannya untuk memverifikasi kesiapan operasional.
Hal yang Perlu Diperhatikan Saat Merencanakan Genset Tier 4
Sebelum menandatangani kontrak pengadaan, ada beberapa pertimbangan strategis yang sering terlewat.
Pertama, pastikan desain dikaji oleh pihak yang memahami kebutuhan sertifikasi. Sertifikasi Tier dari Uptime Institute dilakukan pada beberapa tahap, yaitu dokumen desain, fasilitas yang telah dibangun, dan kesiapan operasional. Kesalahan kecil di tahap desain, seperti jalur kabel yang tidak terpisah, bisa berbuntut mahal bila baru ditemukan saat konstruksi.
Kedua, rencanakan ruang dan ekspansi sejak awal. Genset 2N+1 membutuhkan ruangan yang luas, dengan jarak servis, ventilasi, dan akses pengangkatan peralatan yang memadai. Menyisakan area untuk penambahan unit di masa depan jauh lebih murah daripada merombak ruangan setelah fasilitas beroperasi.
Ketiga, perhitungkan biaya total kepemilikan, bukan hanya harga unit. Konsumsi bahan bakar, kontrak servis, ketersediaan suku cadang, dan dukungan teknis darurat selama 24 jam akan menentukan keandalan nyata sistem dalam jangka panjang. Vendor yang menawarkan harga unit rendah tetapi lemah dalam layanan purnajual sering kali menjadi sumber masalah di kemudian hari.
Keempat, pastikan integrasi lintas sistem berjalan baik. Genset, UPS, pendingin presisi, dan sistem kontrol harus diuji sebagai satu kesatuan. Banyak insiden data center terjadi bukan karena satu komponen rusak, melainkan karena logika antarsistem yang tidak selaras.
FAQ Seputar Genset Data Center Tier 4
Apa yang dimaksud dengan genset data center Tier 4?
Genset data center Tier 4 adalah sistem pembangkit cadangan yang dirancang sesuai standar fault tolerant Uptime Institute. Sistem ini harus tetap mampu memasok daya penuh ke beban IT meskipun terjadi kegagalan pada satu komponen atau satu jalur distribusi, dan tetap dapat dirawat tanpa menghentikan operasi.
Berapa tingkat ketersediaan dan downtime maksimum pada Tier 4?
Tier 4 menargetkan ketersediaan 99,995%, setara dengan downtime kurang dari sekitar 26 menit per tahun. Sebagai perbandingan, Tier 3 menargetkan 99,982% atau sekitar 1,6 jam per tahun.
Konfigurasi redundansi apa yang paling umum untuk genset Tier 4?
Konfigurasi yang paling sering digunakan adalah 2N atau 2N+1. Pada 2N terdapat dua sistem independen yang masing-masing mampu menanggung 100% beban, sedangkan 2N+1 menambahkan satu unit cadangan pada setiap sistem sehingga pemeliharaan dan kegagalan dapat ditangani bersamaan.
Apakah genset N+1 cukup untuk data center Tier 4?
Umumnya tidak. N+1 menoleransi kegagalan satu unit, tetapi tidak melindungi dari kegagalan jalur distribusi bersama atau situasi ketika satu unit sedang dirawat dan unit lain bermasalah. Tier 4 menuntut jalur yang benar-benar terpisah dan toleran terhadap kegagalan.
Berapa lama cadangan bahan bakar yang harus tersedia?
Standar Uptime mensyaratkan minimal 12 jam operasi pada beban penuh. Dalam praktiknya, banyak operator Tier 4 menyiapkan cadangan 48 hingga 96 jam atau lebih, tergantung profil risiko lokasi dan kesepakatan pengiriman bahan bakar darurat.
Seberapa sering genset data center perlu diuji?
Pengujian dasar sebaiknya dilakukan setiap bulan dengan beban nyata atau load bank, ditambah pengujian terintegrasi tahunan yang mensimulasikan kegagalan PLN dan kegagalan komponen. Frekuensi dapat disesuaikan dengan rekomendasi pabrikan dan kebijakan operasional fasilitas.
