N+1 Genset Data Center: Panduan Lengkap Konfigurasi Redundansi Daya

Listrik adalah nyawa data center. Satu kali pemadaman, bahkan hanya beberapa menit, bisa menghentikan transaksi perbankan, layanan cloud, hingga sistem pemerintahan. Karena itu, hampir semua fasilitas data center memiliki genset sebagai sumber daya cadangan ketika listrik PLN terganggu. Masalahnya, satu genset saja tidak cukup. Genset juga mesin, dan mesin bisa gagal saat dibutuhkan atau perlu dirawat berkala.

Di sinilah konsep N+1 genset data center berperan. Konfigurasi ini menambahkan satu unit cadangan di atas jumlah genset yang dibutuhkan untuk menopang beban. Artikel ini membahas apa itu N+1, cara menghitungnya, perbandingannya dengan konfigurasi lain, serta hal-hal teknis yang perlu diperhatikan saat merancangnya.

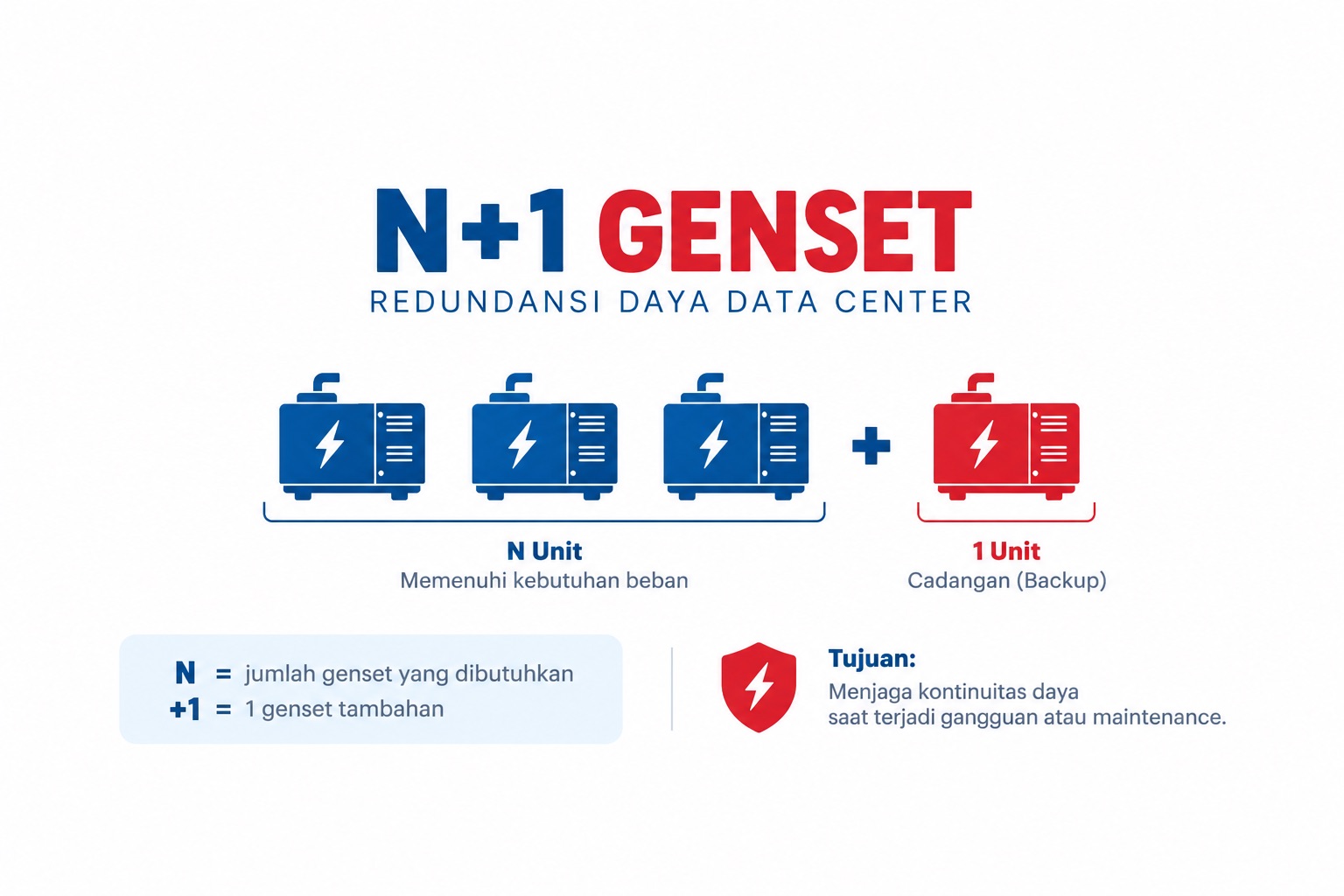

Apa Itu N+1 pada Genset Data Center?

N+1 adalah konfigurasi redundansi di mana jumlah genset yang terpasang sama dengan kebutuhan minimum (N) ditambah satu unit cadangan (+1).

Dalam istilah ini:

• N adalah jumlah genset yang dibutuhkan untuk menopang seluruh beban kritis dan beban pendukung (pendingin, penerangan, sistem keamanan) pada kondisi puncak.
• +1 adalah satu unit tambahan yang siap mengambil alih bila salah satu unit N gagal atau sedang dalam perawatan.

Jika sebuah data center membutuhkan dua genset untuk melayani seluruh beban, maka konfigurasi N+1 berarti terpasang tiga genset. Bila salah satunya mengalami gangguan, dua unit sisanya tetap mampu melayani beban penuh tanpa menurunkan layanan.

Untuk memahami peran genset secara menyeluruh, mulai dari fungsi, kapasitas, hingga standar yang umum digunakan, Anda bisa membaca ulasan tentang genset data center sebagai dasar sebelum membahas redundansi lebih jauh.

Mengapa Data Center Membutuhkan Redundansi Genset?

Banyak orang mengira genset cadangan sudah cukup menjamin keandalan. Kenyataannya, ada beberapa risiko yang membuat satu genset tunggal menjadi single point of failure.

1. Kegagalan start. Genset yang lama tidak beroperasi bisa gagal menyala karena baterai starter lemah, masalah bahan bakar, atau sistem kontrol yang bermasalah.
2. Kegagalan saat beroperasi. Overheating, kerusakan turbocharger, atau masalah governor dapat menghentikan genset di tengah pemadaman.
3. Perawatan terjadwal. Genset memerlukan servis rutin, penggantian filter, oli, hingga overhaul. Tanpa unit cadangan, perawatan berarti menurunkan tingkat proteksi.
4. Pertumbuhan beban. Penambahan rak dan server membuat beban naik dari waktu ke waktu, sehingga margin kapasitas menyusut.

Redundansi memastikan bahwa satu kejadian di atas tidak otomatis berubah menjadi downtime. Bagi data center yang terikat SLA ketat, biaya satu unit tambahan jauh lebih kecil dibanding kerugian akibat layanan yang terhenti.

Cara Kerja Konfigurasi N+1

Menentukan Nilai N

Langkah pertama adalah mengetahui beban total yang harus ditopang genset. Hitung beban IT (server, storage, jaringan), lalu tambahkan beban mekanikal seperti chiller, CRAC/CRAH, pompa, serta beban pendukung lain seperti penerangan dan sistem proteksi kebakaran. Jangan lupa menyertakan rencana pertumbuhan beban untuk beberapa tahun ke depan.

Setelah itu, pilih kapasitas satu unit genset, lalu bagi beban total dengan kapasitas efektifnya. Kapasitas efektif sebaiknya tidak dihitung 100%, karena perancang biasanya menetapkan batas pembebanan maksimum, misalnya 75–80%, agar genset memiliki ruang untuk lonjakan beban dan kondisi lingkungan seperti suhu tinggi dan ketinggian lokasi.

Contoh Perhitungan

Misalkan sebuah data center memiliki total beban 1.600 kW dan memakai genset berkapasitas 1.000 kW per unit dengan batas pembebanan 80% (800 kW efektif per unit).

• Nilai N: 1.600 kW ÷ 800 kW = 2 unit
• Konfigurasi N+1: 2 + 1 = 3 unit genset

Dalam kondisi normal, tiga genset berbagi beban sehingga masing-masing memikul sekitar 533 kW (±53%). Jika satu unit gagal atau sedang diservis, dua unit sisanya memikul 800 kW masing-masing (80%), tepat pada batas desain, dan layanan tetap berjalan.

Paralel dan Pembagian Beban (Load Sharing)

Pada praktiknya, genset dalam konfigurasi N+1 umumnya disinkronkan melalui panel paralleling switchgear. Sistem kontrol akan menyamakan tegangan, frekuensi, dan fasa antar-genset sebelum menghubungkannya ke busbar yang sama, lalu membagi beban secara proporsional.

Keunggulan sistem paralel adalah fleksibilitasnya. Jika satu unit tidak tersedia, sistem kontrol otomatis menyesuaikan pembagian beban ke unit yang aktif. Genset juga bisa dinyalakan bertahap sesuai kebutuhan, sehingga unit tidak bekerja pada beban yang terlalu rendah tanpa alasan.

N+1 Dibandingkan Konfigurasi Redundansi Lain

N+1 bukan satu-satunya pilihan. Setiap level redundansi menawarkan keseimbangan berbeda antara biaya dan tingkat proteksi.

Perbedaan mendasarnya: N+1 melindungi dari kegagalan satu komponen, sedangkan 2N melindungi dari kegagalan satu jalur atau sistem secara keseluruhan. Pada N+1, seluruh genset umumnya masih terhubung ke busbar dan switchgear yang sama, sehingga kegagalan pada titik bersama itu tetap berisiko. Pada 2N, dua jalur benar-benar terpisah.

Bila Anda sedang membandingkan pilihan ini untuk proyek tertentu, panduan lengkap tentang redundansi genset data center dapat membantu memahami kapan N+1 sudah memadai dan kapan perlu naik ke 2N atau lebih.

Kelebihan Konfigurasi N+1 Genset

• Efisiensi biaya. Investasi lebih ringan dibanding 2N karena hanya menambah satu unit, bukan menggandakan seluruh sistem.
• Perawatan tanpa mengorbankan proteksi. Satu unit bisa diservis sementara sisanya tetap menopang beban penuh.
• Skalabilitas. Ketika beban tumbuh, operator dapat menambah unit secara modular tanpa merombak total desain.
• Footprint lebih kecil. Kebutuhan ruang, bahan bakar, dan infrastruktur pendukung lebih rendah dibanding sistem berlapis ganda.
• Cocok untuk banyak kelas data center. Konfigurasi ini umum dipakai pada fasilitas yang menargetkan concurrent maintainability.

Keterbatasan yang Perlu Diperhatikan

N+1 bukan solusi sempurna. Beberapa keterbatasan perlu dipertimbangkan sejak tahap desain:

• Titik kegagalan bersama. Jika semua genset terhubung ke satu busbar atau satu panel paralel, kegagalan pada komponen tersebut dapat melumpuhkan seluruh sistem.
• Hanya menoleransi satu kegagalan. Bila dua unit gagal bersamaan, atau satu unit gagal ketika unit lain sedang diservis, kapasitas bisa tidak cukup.
• Pembebanan rendah. Pada kondisi normal, tiap genset bekerja di beban parsial. Pembebanan yang terlalu rendah dalam jangka panjang dapat memicu wet stacking pada mesin diesel, sehingga perlu uji beban berkala.
• Kompleksitas kontrol. Sistem paralel membutuhkan panel kontrol dan logika sinkronisasi yang andal serta teknisi yang kompeten.

Kapan N+1 Cocok untuk Data Center Anda?

N+1 umumnya tepat bila:

• Data center melayani beban bisnis penting namun masih menoleransi risiko kecil pada titik bersama.
• Anggaran terbatas, tetapi proteksi terhadap kegagalan unit dan kebutuhan perawatan harus terpenuhi.
• Fasilitas menargetkan klasifikasi setara Tier III, yang berfokus pada kemampuan perawatan tanpa mematikan layanan.

Sebaliknya, bila layanan Anda bersifat sangat kritis dan tidak boleh terhenti sama sekali, misalnya sistem keuangan skala nasional atau layanan darurat, konfigurasi 2N atau 2N+1 lebih layak dipertimbangkan, karena menawarkan toleransi kegagalan setara Tier IV. Klasifikasi tier yang ditetapkan Uptime Institute pada akhirnya menilai seluruh jalur distribusi daya, bukan genset saja, sehingga keputusan redundansi harus dilihat secara menyeluruh.

Faktor Teknis dalam Merancang N+1 Genset

Kapasitas dan Derating

Kapasitas pada nameplate tidak selalu sama dengan kapasitas yang tersedia di lokasi. Suhu lingkungan tinggi, ketinggian, dan kelembapan dapat menurunkan output genset. Di wilayah tropis seperti Indonesia, faktor suhu perlu masuk perhitungan. Pastikan juga memilih rating yang sesuai (standby, prime, atau continuous) dengan pola penggunaan yang direncanakan.

Switchgear, ATS, dan Sistem Kontrol

Panel paralel dan automatic transfer switch (ATS) adalah otak dari sistem N+1. Pastikan waktu transfer, logika load shedding, dan proteksi terhadap backfeed dirancang dengan benar. Sistem kontrol yang andal harus mampu mendeteksi kegagalan unit dan menyeimbangkan beban tanpa campur tangan operator.

Bahan Bakar dan Pendinginan

Redundansi genset tidak berarti apa-apa tanpa bahan bakar. Pertimbangkan kapasitas tangki harian dan tangki utama, kualitas solar, sistem filtrasi, serta rencana pengisian ulang saat pemadaman panjang. Banyak fasilitas menargetkan autonomi 12 hingga 48 jam, bergantung pada kebijakan dan lokasi. Sistem pendingin genset (radiator atau sistem lain) serta ventilasi ruang genset juga harus mendukung operasi pada beban penuh.

Pengujian dan Pemeliharaan Berkala

Genset yang jarang dites adalah genset yang berisiko gagal. Lakukan uji start mingguan atau bulanan, uji beban terjadwal, serta simulasi kegagalan unit untuk memastikan konfigurasi N+1 benar-benar bekerja sesuai desain. Dokumentasikan hasil pengujian dan jadwalkan pergantian komponen berdasarkan jam operasi.

Kesalahan Umum dalam Penerapan N+1

1. Menghitung N tanpa margin. Beban dihitung pas dengan kapasitas, sehingga saat satu unit hilang, unit lain bekerja di atas batas aman.
2. Mengabaikan pertumbuhan beban. Desain hari ini tidak lagi memadai setelah ekspansi rak dua tahun kemudian.
3. Menganggap N+1 sama dengan bebas risiko. Titik bersama seperti busbar, sistem kontrol, atau pasokan bahan bakar tetap bisa menjadi kelemahan.
4. Melewatkan uji beban. Genset dibiarkan menganggur dan baru dicoba ketika pemadaman terjadi.
5. Tidak melatih operator. Prosedur darurat yang tidak dipahami tim akan memperbesar risiko kesalahan manusia.

FAQ: Pertanyaan Seputar N+1 Genset Data Center

Apa yang dimaksud dengan N+1 pada genset data center?

N+1 adalah konfigurasi di mana jumlah genset terpasang sama dengan kebutuhan minimum beban (N) ditambah satu unit cadangan (+1). Satu unit tambahan ini berfungsi mengambil alih bila salah satu unit utama gagal atau sedang dalam perawatan.

Berapa genset yang dibutuhkan untuk konfigurasi N+1?

Jumlahnya dihitung dari total beban dibagi kapasitas efektif tiap genset, lalu ditambah satu. Contohnya, jika beban membutuhkan 2 unit, maka konfigurasi N+1 memerlukan 3 genset.

Apa perbedaan N+1 dan 2N?

N+1 menambahkan satu unit cadangan pada satu sistem, sedangkan 2N menyediakan dua sistem independen yang masing-masing mampu menanggung beban penuh. 2N lebih tahan terhadap kegagalan jalur secara keseluruhan, tetapi biayanya jauh lebih tinggi.

Apakah N+1 cukup untuk data center Tier III?

Secara umum, N+1 sejalan dengan prinsip concurrent maintainability pada Tier III. Namun, klasifikasi tier menilai seluruh infrastruktur, bukan hanya genset, sehingga desain jalur distribusi daya dan pendinginan juga harus memenuhi persyaratan.

Apakah genset N+1 harus dipasang paralel?

Tidak selalu, tetapi paralel adalah pendekatan yang paling umum karena memungkinkan pembagian beban otomatis dan fleksibilitas saat salah satu unit tidak tersedia. Pilihan akhir bergantung pada skala beban dan desain kelistrikan fasilitas.

Apa risiko terbesar dari konfigurasi N+1?

Risiko terbesar adalah titik kegagalan bersama, seperti busbar, panel kontrol, atau pasokan bahan bakar yang sama. N+1 juga hanya menoleransi satu kegagalan pada satu waktu.

Seberapa sering genset N+1 perlu diuji?

Praktik yang umum adalah uji start berkala (mingguan atau bulanan) dan uji beban terjadwal, ditambah simulasi kegagalan unit secara periodik. Frekuensi tepatnya sebaiknya mengikuti rekomendasi pabrikan dan kebijakan operasional fasilitas.

Jadi, Sudah Bisa Mengonfigurasikan N+1 Genset Data Center?

Konfigurasi N+1 menawarkan keseimbangan yang realistis antara keandalan dan biaya. Dengan satu unit cadangan, data center dapat menghadapi kegagalan genset maupun menjalankan perawatan tanpa menurunkan proteksi, selama desainnya matang: beban dihitung dengan margin, sistem paralel dan kontrol andal, bahan bakar terjamin, dan pengujian dilakukan disiplin. Meski begitu, N+1 tetap memiliki batas, terutama pada titik kegagalan bersama, sehingga penting menilai tingkat kekritisan layanan sebelum menentukan level redundansi akhir. Jika Anda membutuhkan mitra yang memahami perancangan hingga penyediaan sistem genset untuk fasilitas kritis, tim berpengalaman di DPS Power siap membantu Anda merencanakan konfigurasi yang paling sesuai
